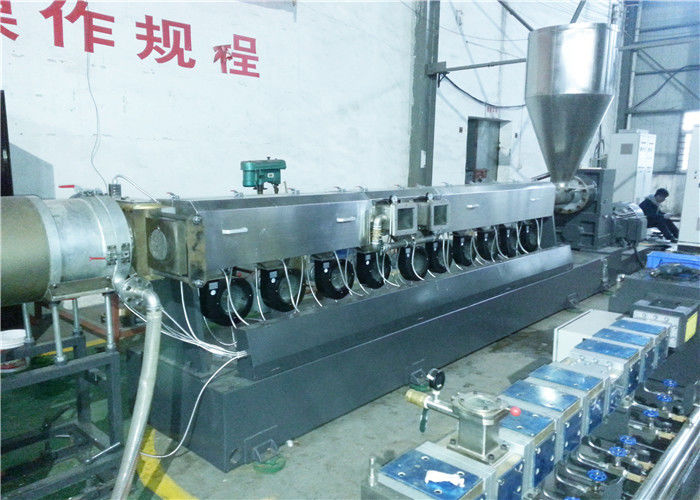

पानी की अंगूठी गोली प्रणाली के साथ 120 एमएम प्लास्टिक रीसाइक्लिंग सिंगल स्क्रू एक्सट्रूडर
एकल पेंच extruder मशीन
,एकल पेंच प्लास्टिक extruder
मुख्य विशिष्टता:
- कच्ची सामग्री: एचडीपीई फ्लेक्स, 2-3% नमी
2 अंतिम उत्पाद
एचडीपीई granules
3. आउटपुट और मुख्य एक्सट्रूडर प्रकार
आउटपुट: 400 ~ 600 किलो / घंटा (मोटाई तक अंतर);
मुख्य extruder प्रकार: सीएसई टीएम 120 एकल स्क्रू extruder venting
प्रवाह चार्ट विवरण
भोजन प्रणाली-> एकल पेंच extruding-> पानी की अंगूठी pelletizer-> वाइब्रेटर -> हवा ब्लोअर और सिलो
4. पूरी लाइन के लिए संयोजन
सामग्री निपटान और मीटरींग प्रणाली;
सीएसई टीएम 120 बाहर निकालना प्रणाली;
पेलेटिटिंग और पोस्ट-डीलिंग सिस्टम;
मशीन का विवरण:
| नहीं। | विवरण | Quty |
| 1..0 | कच्चे माल की निपटान प्रणाली | |
| 1.2 | चुंबक के साथ हूपर | 1 |
100 एल स्टेनलेस अभी भी हॉपर चुंबक गले के साथ हॉपर पर दृष्टि ग्लास के साथ | ||
| 2.0 | बाहर निकालना इकाइयों | |
| 2.1 | सीएसई टीएम 120 एकल स्क्रू extruder | 1 |

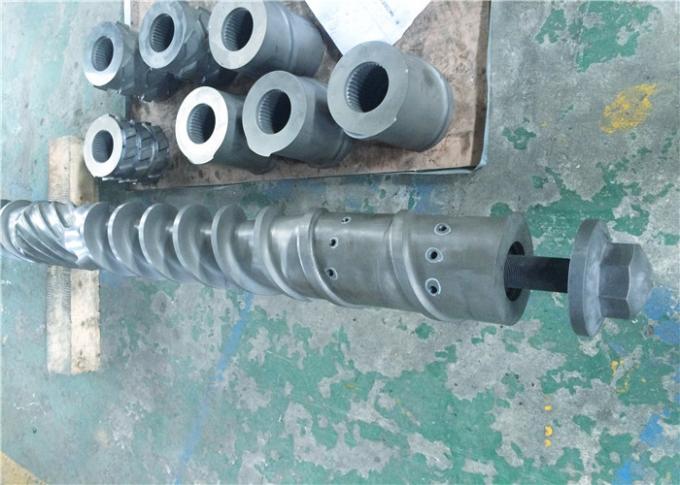

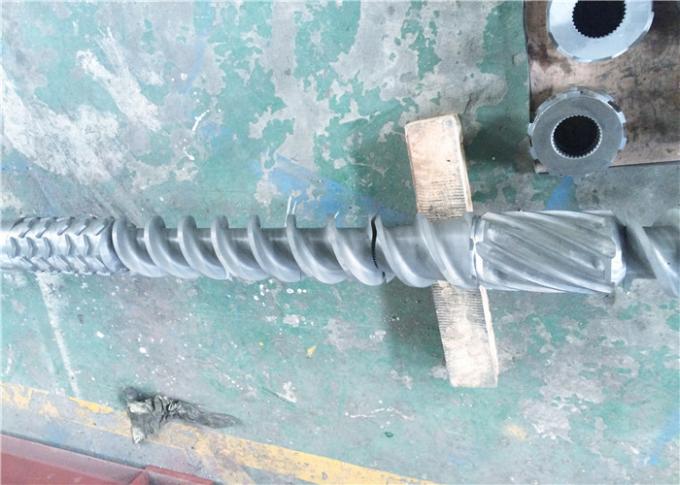

पेंच व्यास: φ120 मिमी एल / डी: 32: 1 घूर्णन गति: 0 ~ 120 आरपीएम मोटर पावर: 132 किलोवाट, SIEMENS BEIDE एसी मोटर, वैश्विक गारंटी के साथ SCHNEIDER आवृत्ति इन्वर्टर पावर ट्रांसमिशन: नायलॉन कप्लर गियरबॉक्स: मुख्य एक्सट्रूडर का गियर बॉक्स टोक़ वितरित करने वाले टोक़ के साथ संयुक्त होता है और इसमें समानांतर तीन शाफ्ट डिज़ाइन होते हैं जो संरचना में कसकर होते हैं। घटाने, टोक़ वितरण और दो आउटपुट शाफ्ट एनएसके से हैं गियर उच्च लोड हार्ड गियर चेहरे है और गियर शाफ्ट 20CrMnTi से बना है, सतह संसाधित संसाधित है, एचआरसी 56 ~ 60। आउटपुट / इनपुट अनुपात: 1500/120 आरपीएम गियर शाफ्ट के लिए सुरक्षा कवर की आवश्यकता है। वायुरोधी अंगूठी आयात किया जाता है पेंच: 38CrMoAlA से बना, नाइट्रिफाइड प्रक्रिया, गहराई 0.5-0.7 मिमी कठोरता 950-1100 एचवी, brittleness मैं ग्रेड बैरल: 38CrMoAlA, नाइट्राइफाइड प्रक्रिया, गहराई 0.5-0.7 मिमी, एचवी 1000-1050 वेंटिंग बंदरगाह मध्य और बैरल के अंत में होंगे बैरल एयर ब्लोअर द्वारा ठंडा किया जाता है। 0.55kw | ||
| 2.2 | वैक्यूम पंप | 1 |
मोटर पावर: 4 किलोवाट वैक्यूम डिग्री: 0.08 एमपीए वैक्यूम पॉट, वैक्यूम गेज, और सभी संबंधित उपकरणों के साथ। | ||
| 2.3 | हाइड्रोलिक स्क्रीन परिवर्तक | 1 |
संरचना मोड: प्लेट प्रकार ड्राइविंग मोड: हाइड्रोलिक कार्य समय: <1 एस; ड्राइविंग मोड: हाइड्रोलिक स्टेशन हाइड्रोलिक स्टेशन में शामिल हैं: ड्राइविंग ऑयल पंप 1.5 किलोवाट, सुरक्षा वाल्व, संचयक के साथ उच्चतम दबाव 20 एमपीए। दबाव और तापमान पर निरीक्षण: स्क्रीन से पहले एक निरीक्षण स्थिति सेट करें और पिघला हुआ तापमान प्रदर्शित करें। ताप शक्ति: 4 किलोवाट, कास्ट-अल हीटर Accumulator6.3L फ़िल्टरिंग क्षेत्र: 6400 मिमी ^ 2 | ||
| 3.0 | पानी की अंगूठी गोली प्रणाली | |

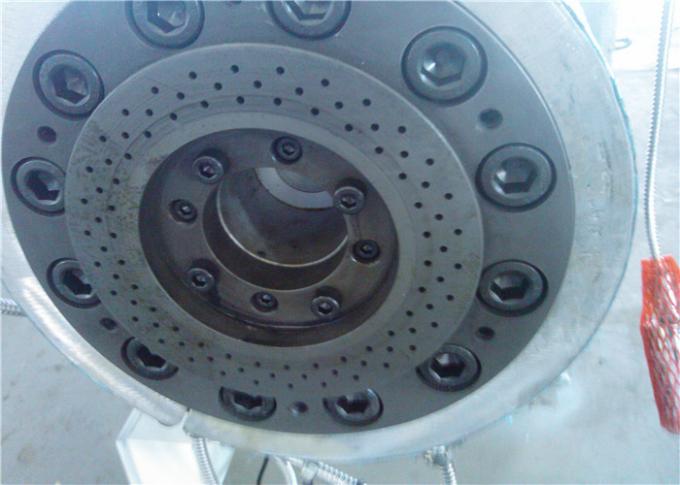

| 3.1 | बाहर निकालना मर जाते हैं | 1 |
एक्सट्रूज़न प्लेट: 40 सीआर। छेद की संख्या: 40holes, 35holes छेद का आकार: 2.8 मिमी और 3.2 मिमी | ||
| 3.2 | पानी की अंगूठी पेलेटिज़र | 1 |
शुद्ध पानी का उपयोग करना ड्राइविंग पावर: 4 किलोवाट क्षमता: 500-800 किलो / घंटा; पानी की अंगूठी कवर और पाइपलाइनों के साथ स्टेनलेस स्टील बनाया | ||
| 3.3 | जल परिसंचरण प्रणाली | 1 |
मोटर: 5.5 किलोवाट हीटिंग एक्सचेंजर, पाइप प्रकार के साथ पानी कक्ष की मात्रा: 800 एल बड़े आकार के लिए फ़िल्टर स्क्रीन के साथ | ||
| 3.4 | केन्द्रापसारक ड्रायर | 1 |
मोटर पावर: 5.5 किलोवाट 304 स्टेनलेस स्टील बनाया ब्लोअर, फ़िल्टर, स्टेनलेस स्टील बैरेट के साथ वॉल्यूम: 800 एल क्षमता: 400-800 किलो / घंटा | ||
| 3.5 | थरथानेवाला | 1 |
मोटर पावर: 2x0.37 किलोवाट क्षमता: 400-800kg / घंटा गैप डिस्चार्जिंग: 3, योग्य छर्रों, विशाल छर्रों, छोटे छर्रों स्टेनलेस स्टील के बने | ||
| 3.6 | एयर ब्लोअर और सिलो | 1 |
ब्लोअर मोटर पावर: 4 किलोवाट; आसान डिस्कनेक्ट के लिए क्लैंप के साथ एकत्र पाइप सिलो: 1000 एल समर्थन फ्रेम के साथ स्टेनलेस स्टील के बने | ||
| 4.0 | इलेक्टिक केबिनेट | 1 |
कम वोल्टेज इलेक्ट्रिक: SCHNEIDER; स्पीड नियामक: SCHNEIDER इन्वर्टर; तापमान नियंत्रण पैनल: जापान से आरकेसी स्विच: श्नाइडर कैबिनेट पर सुरक्षा स्विच के साथ |
चित्रों:
